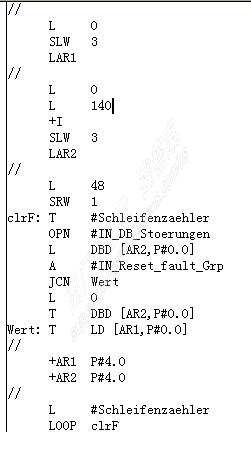

图片显示的程序中 LAR1和 LAR2的数值是多少？整个程序请标注一下每一条的作用谢谢

图片说明：

移位寻址

最佳答案

先从手册了解区域内指针结构，指针 P#X.0的最低3位总是为0，参考链接中指针结构。
下面的解释只解释循环体一次执行的机理。每次循环依此类推
         L   0                      //装载0
         SLW   3                //字左移3位，构造成 P#0.0 的指针
         LAR1                    //将形成的指针传到地址寄存器AR1，AR1 的值是常数指针  P#0.0
//
         L   0
         L   140
         +I                          // 0+140
         SLW   3                 //字左移3位，构造成 P#140.0 的指针
         LAR2                    //将形成的指针传到地址寄存器AR2，AR2 的值是常数指针  P#140.0
//
         L   48
         SRW  1                 //将 48 右移 1 位，相当于除以2，即循环次数是 24 次
ClrF: T         #Schleifenzaehler        //循环体，修改循环变量值
         OPN   #IN_DB_Stoerunger     //打开数据块，块号在参数中，比如数据块1
         L         DBD[AR2,P#0.0]          //第一次循环时装载DB1.DBD140，第二次则是 DB1.DBD144，依此类推
         A         #IN_Reset_fault_Grp   //测试这个位是不是 0
        JCN     Wert                              //如果上一行的位为 0 就跳转到标号Wert
         L          0
         T         DBD[AR2,P#0.0]          //当测试位为1时，DB1.DBD140 清 0，第二次循环时就是该位为1时，DB1.DBD140 清0
Wert:T         LD   [AR1,P#0.0]           //#IN_Reset_fault_Grp位为0时，将 DB1.DBD140 存到 LD0
//
         +AR1  P#4.0                            //指针平移4个字节，指向下一个等处理的数据地址
         +AR2  P#4.0                            //指针平移4个字节，指向下一个等处理的数据地址
         L         #Schleifenzaehler         //装载循环变量
         LOOP ClrF                               //先将循环变量自减1，然后跳转到标号 CLRF
参考资料
S7-300和S7-400寻址
https://support.industry.siemens.com/cs/document/79632832
使用间接寻址编写循环程序
https://support.industry.siemens.com/cs/document/19345564
SIMATIC 用于S7-300 和S7-400 编程的语句表 (STL) 参考手册
https://support.industry.siemens.com/cs/document/45523446

提问者对于答案的评价：
谢谢各位老师的解答。
