现场有一个环网，上面有几套400系统，另外有一个单独的300系统，用户希望将这个300系统加入到环网中，合成一个系统以便日后维护。300的以太网卡为343-1 Lean（6GK7 343-1CX10-0XE0）。
系统IP地址已设好，但是通过已拉的一根普通网线怎么也连不通，连上笔记本后网络连接也是一通一断，CP上报BF，怀疑网线有问题，同事在另一头，两边都连上笔记本的话没问题，后来重新做了水晶头，两台笔记本可以连上，但是将现场接到CP上后，这头接笔记本还是一通一断，接上环网仍不通。CP卡也是好的，因为之前都是拿这一根短网线去现场下载配置，CP卡上的两个端口和笔记本通过这根短网线连接都没问题，但就是用现场已布好的这根网线就是不通，不知道原因何在，向请教高手？布好的网线距离大概是80米左右。
问题补充：

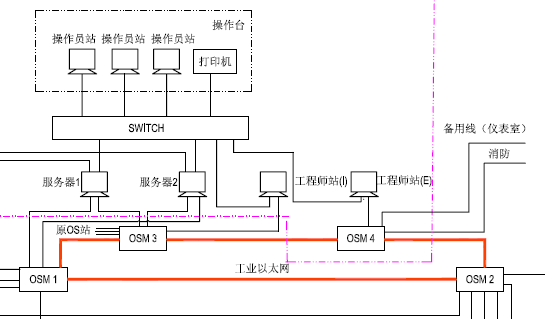

网络结构如图所示，红色为光纤，黑色为以太网。新的300PLC就是计划接在OSM4上的。
OSM为控制层交换机，网段为192.1.1.*，OS和服务器由另外一个交换机形成上位机的网络，网段为192.168.1.*。
一通一断是指笔记本通过布好的网线和300PLC连接时，笔记本右下角的网络连接一直就是一通一断，但是通过一根短的网线连接时却没问题，如果两个笔记本通过这根长网线连接时也没问题，网线都是直连线，因为现在的网卡都是自适应的，应该不存在直连线和交叉线的问题。所以暂时也想不到是什么原因。
图片说明：
最佳答案
第一不知道你的环网结构是怎么样的，电气环？光纤环？
不知道你用交换机没有，
也不清楚你说的一通一断是怎么个意思！
是说CP设置好了IP地址重启了以后，笔记本通过那80米的网线Ping不通这个IP地址吗？
还有就是以太网口存在一个是否支持自适应线序收发的功能 也就是我们说的级联口的问题。
比如老的电脑网口不支持这个，两个笔记本是不能直接通过一根“直连线”（两头线序一样）网线连接的，需要用到交叉线。
比如你做网线的时候做两端：一端568A 一端568B的标准做线 就是交叉线 就可以不通过交换机。
所以你现在这样，可以拿一个小交换机去帮忙测试下：
CP卡-----交换机------笔记本网口 这样就可以都用直连线！
测试成功了再把笔记本网口换成环网上的一个端口。
提问者对于答案的评价：
虽然还没有解决，打算重新布一根屏蔽线，谢谢两位。
