SM331 7KF02 与 Current(sink) 连接??

• SIMATIC S7-300(F)/S7-400(F/H/FH)

现有一个电空转换器,电路如下,电空转换器模拟输出信号为Current(sink).我现在用SM331 7KF02,请问要如与这电空转换器连接呢?

图片说明：

SM331 7KF02 与 Current(sink) 连接??

最佳答案

电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

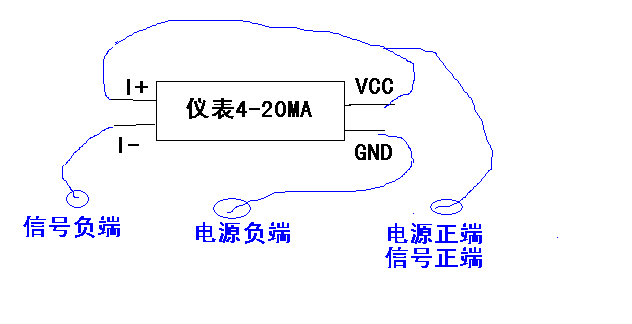

即三线的话，可以与电源共正或共负，你的传感器是共正的，看看附图，供参考！

图片说明：

SM331 7KF02 与 Current(sink) 连接??

提问者对于答案的评价：
thx
