s7-300计数器输出

1)根据《深入浅出西门子STEP7》中阐述,300中加计数器,当当前值大于等于预置值时,输出端为1。可是,在仿真时,出现只要大于0,输出就为1,到底哪个是正确的?
2)那减计数器、可逆计数器分别是什么时候输出端为1?

问题补充:
1)答主"WWCWWC- 顶级工程师  第12级 "说的那一段不知是在哪里看到的,书上没有。还引出另一个问题:“如果输入端始终为1,即使没有变化,下一个扫描周期也会计数。”该怎么理解?是只要输入为1,就会自动计数吗?那样岂不是计数频率很高?仿真也没有看到这样的现象。
2)答主“艾星落尘- 助理工程师  第8级  ”说的倒是在理。

图片说明:

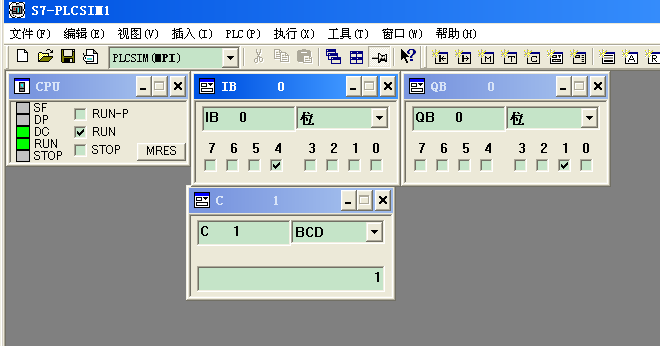

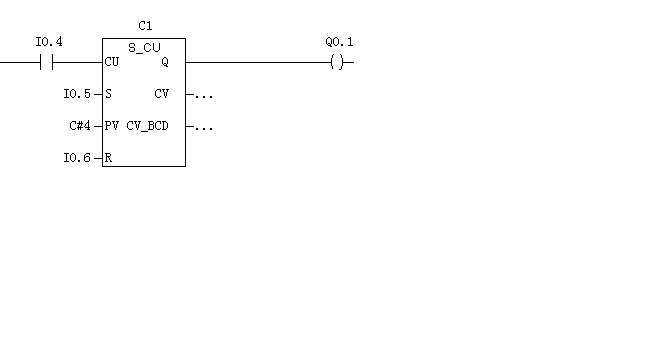

s7-300计数器输出    s7-300计数器输出

最佳答案

选中计数器按F1有说明,以在线帮助中的为准。那书中写错了。
意思是如果计数值大于0,则输出Q的信号状态为1;如果计数值等于0,则输出Q的信号状态为0。
减计数器、可逆计数器的使用说明也见在线帮助手册。

图片说明:

s7-300计数器输出

提问者对于答案的评价:
“如果输入端始终为1,即使没有变化,下一个扫描周期也会计数。”该怎么理解?

专家置评

PV值得意思是,当“S=1”时,从PV设定的值开始往上计数。计数器只要计数值不为0,则输出=1.
请参考最佳答案作者的回答。
