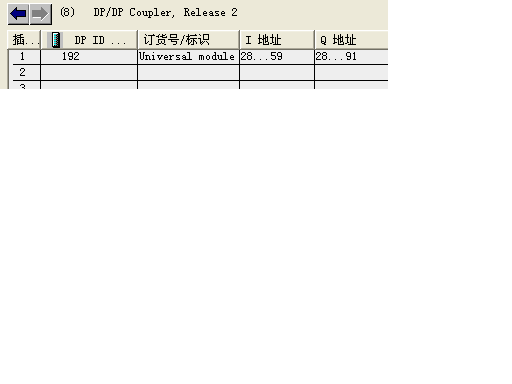

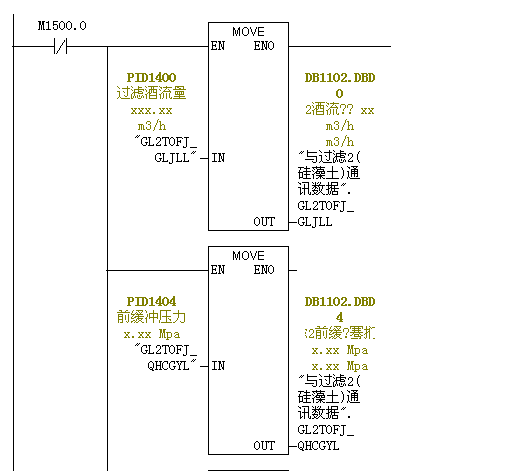

s7-300DP耦合器地址见图1，s7-300程序图片2，s7-400DP耦合器地址图3，s7-400程序图片图4，在上位机WINCC能显示数据，为什么300与400地址不一样PQD48和PID1400能交换数据？PQD48是300输出，也是400的输入，地址是PID1400，为什么不是PID48？请详解，看了DP耦合器快速入门。
问题补充：
小弟是新手不懂，请给个图详细说明一下，在此感谢大家。
图片说明：
最佳答案
耦合器 是连接2个不同的DP系统，在2个系统中耦合器都作为DP从站使用.
至于你的问题，没有为什么，这个是DP耦合器内部完成的2个DP网络间的数据交换。
对于你的项目数据的对应关系就是下面的对应关系
300 400
PIB28-PIB59 PQB1400-PQB1431
PQB28-PQB91 PIB1400-PIB146
也就是300把PQB28-PQB91 发送到耦合器，耦合器再发这个数据放到400的PIB1400-PIB146 中，同样400把数据
PQB1400-PQB1431发送给耦合器，耦合器把数据送到300的PIB28-PIB59中。
DP耦合器 在300和400测组态的地址不一定要相同，但是输入输出一定要相对，并且字节数要相同。
提问者对于答案的评价：
谢谢你精彩的回答，300PQD28输出必须对应400PID1400输入，不能对应400PID1404，或是400PID1408，是这样的吗？
专家置评
是的。
无论起始地址是多少，必须是相互对应的。
