博途V13如何上载程序

• SIMATIC S7-300(F)/S7-400(F/H/FH)

用STEP7可以上载成功，第一次用博途和真实硬件上载程序，没有上载成功，见图片，求教各位师傅了。

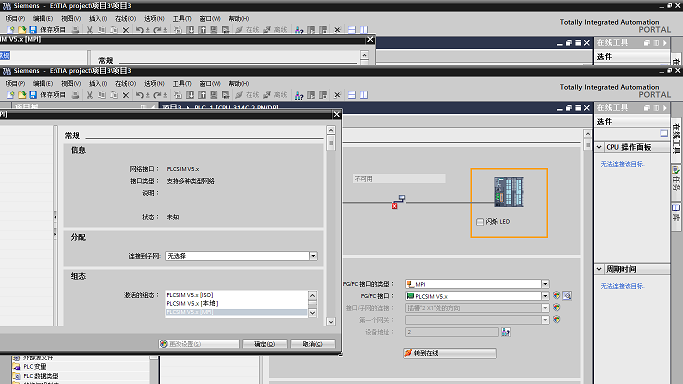

图片说明：

博途V13如何上载程序    博途V13如何上载程序

最佳答案

你图1显示的是PG/PC   PLCSIM接口，这是和模拟软件间的接口，没法连实际CPU。
图2显示PG接口使用USB，先看看控制面板里的PG/PC接口的设置是否正确，再回博图里设置好PG接口。
另外，你314CPU带PN，PG接口可使用以太网。

提问者对于答案的评价：
PG/PC接口选择的是PC Adapter(MPI),用的西门的PPI电缆，可是在博途设置PG接口里面，没有找到对应的选项，只有PLCSIM

专家置评

你应该选择接口类型为MPI，然后在接口里选择PC adapter.
而不是选择USB.
