液位波动

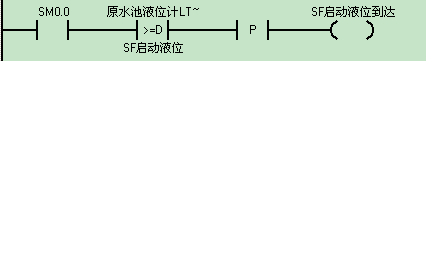

1)如图,在检测池子液位到达某个值时,开启相应的泵和阀,但实际情况肯定会有液位的波动,那么这样岂不是泵和阀也跟着跳动,一会开一会关?
2)怎样才能改善这种情况,使液位到达时,阀和泵开启,并无跳动?

图片说明:

液位波动

最佳答案

你要搞清楚:“SF启动液位到达”是否直接输出给泵和阀门
从符号定义上看,它只是泵和阀门的“启动”信号,未知你程序中泵和阀门的“保持”与“停止”信号。
一般来说,容器的液位控制都是一个“低液位”加一个“高液位”控制,“低液位”启动,“高液位”停止;
比如:空调设定温度为25度,它是有“死区”的,实际上24.5度停止,25.5度启动,在“死区”内是不响应的。
比较器分两种:简单比较器(单比较)和滞徊比较器(具有上下限)。你用简单比较器想要做到滞徊比较器的功能,问题就来了。

提问者对于答案的评价:
启动信号相当于一个自复位启动按钮,后面有起保停设置

专家置评

已阅,最佳答案正确。
网友们给的答案均可以参考,建议通过变成设置死区范围。
