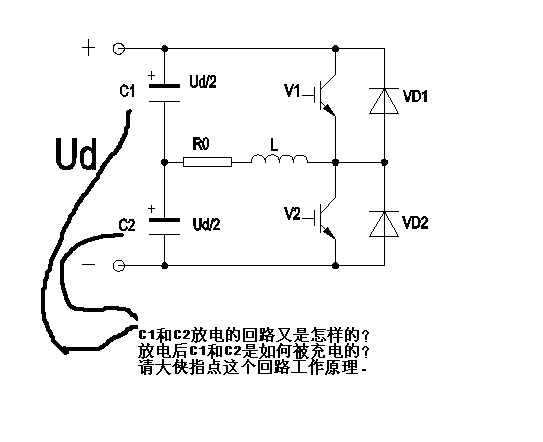

该电路是半桥逆变电路，我查了好我资料都没能详细讲明白，里面电流是如何流的，两个分压电容是如何充电和放电的。请大侠指教。
图片说明：
最佳答案
————这个电路图是典型的电压型逆变电路图，两个电容起到的作用是分压
逆变电路分：电压型，电流型，判断的依据是直流电源侧连接的是电容还是电压
很明显你这个是电容所以是电压型
关于这个电路图是如何工作的，给你个截图看看，讲解的很详细：
图片说明：
提问者对于答案的评价：
谢谢你！在我身上学到很多东西！
