资料中是这么说的：
IND有16位，
12-15位，是PNU扩展，
11-8位，是保留位，＝0
7-0位，下标
PNU扩展以2000个参数为单位，大于等于2000则加１。下标用来索引参数下标，没有值则取0.
所以如果如图中所示，修改参数P2200[1]的话，IND的12-15位就应＝1，位（7-0）＝1
所以IND＝1001才对，可为什么 例 中IND=0180 ?
访问P2000时，就应是IND=1000,例中却是IND=8000
而且附件中的两个例子的值也不一样，为什么？是不是其中的一个是错误的？
问题补充：
遇到高手了，解决了8001和0180的问题，原以为都是IND，用法是一样的。
可还有一个问题，IND的15-12位权重依次是2^0 2^3 2^2 2^1,如果按你的算法，16进制的9应是如何的？难道不是1100么？13不是应13＝1110么？8不是应8＝0100么?而不是1000，如果这里的8＝1000，它与常规的二进制有何区别？为什么要着重说明IND的15-12位权重依次是2^0 2^3 2^2 2^1？所以这个地方真的不明白。（按照常规二进制码的算法，16进制的9＝1001，16进制的8＝1000，16进制的11＝1011）
图片说明：
最佳答案
楼主看的是《MM440使用大全》吧？
你上传的第一张图“看到的介绍例１”，是MM440使用大全第13-10页的内容，你上传的第三张图“相关的资料”，是MM440使用大全第13-5页的内容。
而“看到的介绍例２”的内容，不是MM440使用大全上的，是其它相关资料上的，对不对？
我当初学习MM440变频器通信的时候也同样遇到了你所述内容的困扰。这是因为一个是USS通信，一个是DP通讯，由于其使用的协议不一样，通信方式不一样，关于ind的定义也不一样。
1.我们先从《MM440使用大全》说起，第13章通信，13-5和13-6页的讲解。第一个字PKE15--12位为任务或应答识别标识ID，11位总为0，10--0位为PNU的基本参数号。第二个字是IND16位参数说明，15--12位为PUN扩展（PUN页号）并且15位是2^0，11--08位未使用，07--00位为下标。这样一个完整个的参数号是由任务或应答识别标识ID（位10--0）的基本参数号+PUN页号15--12位+下标组成。PUN页号15是2^0，所以当读写参数2000-3999时，15位是1。

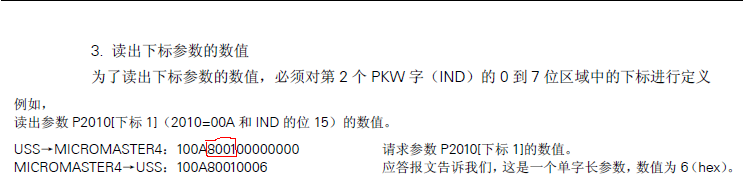

再参考13-11页的例子见上传图片1（USS通信），P2010.1表示：第一个字PKE10--0位基本参数号010为十六进制A，第二个字是IND15--12位为十六进制8（二进制1000），11--08位未使用为0，07--00位为下标为十六进制01（二进制00000001）。所以8001就出来啦。
2.我们再回顾仔细看下《MM440使用大全》的标题，上面说讲的内容是13.3节全部是USS协议，而13.4和5节内容是PROFIBUS简单介绍，但并不详细，所以我们又查询S7300与MM440的DP通讯相关资料，发现讲的IND是0180。这是由于其使用的协议不一样，通信方式不一样，关于ind的定义也不一样，上传图片2（dp通信）。由于参数P2010，超出了0-1999的范围，因此必须借助IND的高低两个字节来指明参数页码、参数下标。
USS通信中，高字节指示页码，低字节指示下标，因此是8001。在DP通信中，高字节指示下标，低字节指示页码，因此是0180。
问题补充：
我上传的DP通信的图片里，有注释：8为参数2000-3999。
你所说的二制进什么的，那可不是我的算法，我可没有那个本事，嘻嘻。。。
那些定义都是书上讲解的，我又给你抓了一张图，请查看，有问题我们大家再交流。
图片说明：
提问者对于答案的评价：
非常感谢，我没法补充，所以在论坛里开了帖子，能再指教一下么？
